AWS IoT使用说明

AWS IoT 可在连接了 Internet 的设备(如传感器、致动器、嵌入式微控制器或智能设备)与 AWS 云之间提供安全的双向通信。这样,您便能从多台设备收集遥测数据,然后存储和分析数据。

为便于用户实现设备与AWS IoT的对接,边缘计算网关InGateway902(以下简称IG902)提供Device Supervisor App(以下简称Device Supervisor)对接AWS IoT。本文档将以IG902为例为你说明如何实现Device Supervisor与AWS IoT的业务数据上报和配置数据下发,关于AWS的使用限制请参考AWS服务配额

先决条件

  • AWS云平台账号

  • 边缘计算网关IG501/IG902

    • 固件版本

      • IG902:IG9-V2.0.0.r12754及以上

      • IG501:IG5-V2.0.0.r12884及以上

    • SDK版本

      • IG902:py3sdk-V1.4.0_Edge-IG9及以上

      • IG501:py3sdk-V1.4.0_Edge-IG5及以上

    • App版本:device_supervisor-V1.2.5及以上

1. 环境准备

1.1 AWS IoT配置

如果你已经在AWS的IoT控制台中配置了相应的事物、策略和证书,可以直接查看下一节1.2 边缘计算网关配置。否则请按照如下流程配置IoT控制台。
访问AWS官网 https://aws.amazon.com/ 并登录控制台,中国区域的用户可以使用AWS中国区域的AWS服务,地址为 https://cn-northwest-1.console.amazonaws.cn。需要注意的是,两者的数据相互独立。登录控制台后选择“IoT Core”,使用中国AWS服务时选择“AWS IoT”。

登录“IoT Core”后页面如下所示:

1.1.1 创建事物

选择“管理 > 物品”进入“物品”页面点击“注册物品”或“创建”以创建物品。

选择“创建单个物品”。

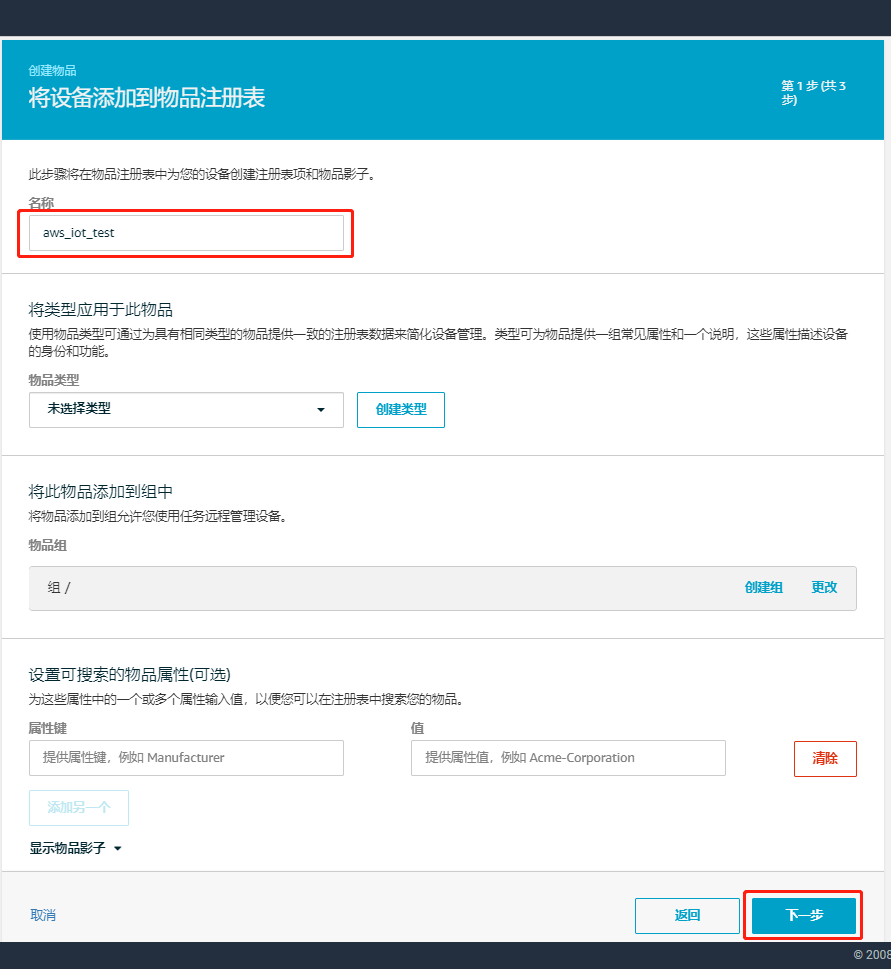

随后为物品设置名称,如aws_iot_test,其余项使用默认配置即可,配置完成后点击“下一步”。

点击“创建证书”。

证书创建完成后需要下载物品的证书、私有秘钥和AWS IoT的根CA(下载根 CA 证书时建议下载Amazon Root CA 1Starfield CA 证书目前不支持“Amazon Root CA 3”证书)并激活证书,之后点击“完成”以完成创建物品。

物品创建成功后如下图所示:

1.1.2 创建策略

选择“安全 > 策略”进入“策略”页面点击“创建策略”或“创建”以创建策略。

在“创建策略”页面输入策略名称并参考下列配置来配置策略(该策略使所有客户端都能连接到AWS IoT),配置完成后点击“创建”完成策略创建。

  • “操作”中填入iot:*

  • “资源ARN”中填入*

  • “效果”选择“允许”

策略创建成功后如下图所示:

1.1.3 配置证书

选择“安全 > 证书”进入“证书”页面,如下图所示:

  • 附加策略

    点击证书右侧的“”并选择“附加策略”为证书附加策略。

    随后选择相应的策略并点击“附加”。

    策略附加成功如下图所示:

  • 附加物品

    点击证书右侧的“”并选择“附加物品”为证书附加物品。

    随后选择相应的物品并点击“附加”。

    物品附加成功如下图所示:

至此,完成了AWS IoT环境准备。

1.2 边缘计算网关配置

1.2.1 基础配置

1.2.2 配置数据采集

Device Supervisor详细的基础数据采集配置见Device Supervisor App用户手册。本文档的数据采集配置如下:

2. 发布和订阅消息

以美元符号 ($) 开头的主题保留供 AWS IoT 使用。你可以在允许的情况下订阅和发布到这些保留的主题;但是,你不能创建以美元符号开头的新主题。对保留的主题执行不受支持的发布或订阅操作可能会导致连接终止。AWS IoT的保留主题见保留的主题

2.1 连接AWS IoT

进入IG902的“边缘计算 > 设备监控 > 云服务”页面,勾选“启用云服务”并选择类型为“AWS IoT”。示例配置如下:

各项参数说明如下:

  • 类型:连接AWS IoT时,选择“AWS IoT”

  • 服务器地址:AWS IoT的终端节点地址,可从AWS IoT的“设置”页面获取。使用“VeriSign Class 3 Public Primary G5 根 CA 证书”时,请删除地址中的“-ats”

  • MQTT客户端ID:任一唯一ID

  • 物品的证书:导入创建物品时下载的物品证书或自定义证书

  • 私有密钥:导入创建物品时下载的私有秘钥或自定义私有秘钥

  • CA证书:导入用于服务器身份验证的CA证书,你可以从这里下载相应的CA证书(建议使用Amazon Root CA 1Starfield CA 证书)。目前不支持“Amazon Root CA 3”证书

  • 其余项使用默认配置即可

2.2 发布消息到AWS IoT

  • 步骤1:配置发布消息

    在“云服务 > 消息管理”中添加一条发布消息,配置如下:

    脚本如下:

    import logging
    from datetime import datetime
    """
    在网关中打印日志通常有两种办法。
    1.import logging:使用logging.info(XXX)打印日志,该方法的日志显示不受全局参数页面中的日志等级参数控制。
    2.from common.Logger import logger:使用logger.info(XXX)打印日志,该方法的日志显示受全局参数页面中的日志等级参数控制。
    """

    def vars_upload_test(data_collect, wizard_api): #定义发布主函数
        value_list = [] #定义数据列表
        for device, val_dict in data_collect['values'].items(): #遍历values字典,该字典中包含设备名称和设备下的变量数据
            value_dict = { #自定义数据字典
                          "Device": device,
                          "timestamp": data_collect["timestamp"],
                          "Data": {}
                          }
            for id, val in val_dict.items(): #遍历变量数据,为Data字典赋值
                value_dict["Data"][id] = val["raw_data"]
            value_list.append(value_dict) #依次将value_dict添加到value_list中
        logging.info(value_list) #在App日志中打印value_list,数据格式为[{'Device': 'S7-1200', 'timestamp': 1589538347.5604711, 'Data': {'Test1': False, 'Test2': 12}}]
        return value_list #将value_list发送给App,App将自行按照采集时间顺序上传至MQTT服务器。如果发送失败则缓存数据等待连接恢复后按采集时间顺序上传至MQTT服务器


    发布消息配置参数说明如下:

    • 名称:用户自定义发布名称

    • 主题:发布主题,与MQTT服务器订阅的主题保持一致

    • Qos(MQTT):发布Qos,建议与MQTT服务器的Qos保持一致

      • 0:只发送一次消息,不进行重试

      • 1:最少发送一次消息,确保消息到达MQTT服务器

    • 分组类型:发布变量数据时请选择“采集”,随后在分组中仅能选择“采集组”;发布告警数据时请选择“告警”,随后在分组中仅能选择“告警组”

    • 分组:选择相应的分组后,分组下所有变量通过该发布配置将数据上传至MQTT服务器;可选择多个分组,当选择多个分组时,按照分组的采集间隔分别对各分组下的变量执行发布中的脚本逻辑。分组中必须包含变量,否则不会执行发布中的脚本逻辑

    • 主函数:主函数名称,即入口函数名称,与脚本中的入口函数名称保持一致

    • 脚本:使用Python代码自定义组包和处理逻辑,主函数参数包括:

  • 步骤2:在AWS IoT中订阅消息

    进入AWS IoT的“测试”页面,在“订阅主题”中输入IG902的发布主题,本文档为awsiot/test

  • 步骤3:查看AWS IoT接收的消息

    订阅主题后,可在订阅主题页面查看收到的消息内容。

2.3 订阅AWS IoT的消息

  • 步骤1:配置订阅消息

    在“云服务 > 消息管理”中添加一条订阅消息,配置如下:

    订阅消息配置参数说明如下:

    • 名称:自定义订阅名称

    • 主题:订阅主题,与MQTT服务器发布的数据主题保持一致

    • Qos(MQTT):订阅Qos,默认为0

    • 主函数:主函数名称,即入口函数名称,与脚本中的入口函数名称保持一致

    • 脚本:使用Python代码自定义组包和处理逻辑,自定义Topic的订阅主函数参数包括:

      • 参数1:该参数为接收到的主题,数据类型为string

      • 参数2:该参数为接收到的数据,数据类型为string

      • 参数3:Device Supervisor的AWS IoT api接口,参数说明见Device Supervisor的AWS IoT api接口说明

  • 步骤2:在AWS IoT中发布消息

    进入AWS IoT的“测试”页面,在“发布消息至一个主题”中输入IG902的订阅主题,本文档为awsiot/send

  • 步骤3:查看AWS IoT发布的消息

    AWS IoT发布消息后,可在App运行日志中查看收到的消息内容。

附录

Device Supervisor的AWS IoT api接口说明

wizard_api的基础配置方法请参考Device Supervisor的api接口说明。当云服务类型为AWS IoT时,wizard_api额外提供以下方法:

  • awsiot_publish(topic, payload, qos)

    • 方法说明:数据上报方法

    • 参数

      • 参数1:MQTT主题,数据类型为string。通过至该主题发送数据到MQTT服务器

      • 参数2:需要发送的数据

      • 参数3:qos等级(包括0/1两种等级)

    • 使用示例

      import logging
      from datetime import datetime
      """
      在网关中打印日志通常有两种办法。
      1.import logging:使用logging.info(XXX)打印日志,该方法的日志显示不受全局参数页面中的日志等级参数控制。
      2.from common.Logger import logger:使用logger.info(XXX)打印日志,该方法的日志显示受全局参数页面中的日志等级参数控制。
      """

      def vars_upload_test(data_collect, wizard_api): #定义发布主函数
          value_list = [] #定义数据列表
          for device, val_dict in data_collect['values'].items(): #遍历values字典,该字典中包含设备名称和设备下的变量数据
              value_dict = { #自定义数据字典
                            "Device": device,
                            "timestamp": data_collect["timestamp"],
                            "Data": {}
                            }
              for id, val in val_dict.items(): #遍历变量数据,为Data字典赋值
                  value_dict["Data"][id] = val["raw_data"]
              value_list.append(value_dict) #依次将value_dict添加到value_list中
          logging.info(value_list) #在App日志中打印value_list,数据格式为[{'Device': 'S7-1200', 'timestamp': 1589538347.5604711, 'Data': {'Test1': False, 'Test2': 12}}]
          wizard_api.awsiot_publish("awsiot/test", value_list, 1) #将value_list发送给App,App将自行按照采集时间顺序上传至MQTT服务器。如果发送失败则缓存数据等待连接恢复后按采集时间顺序上传至MQTT服务器
